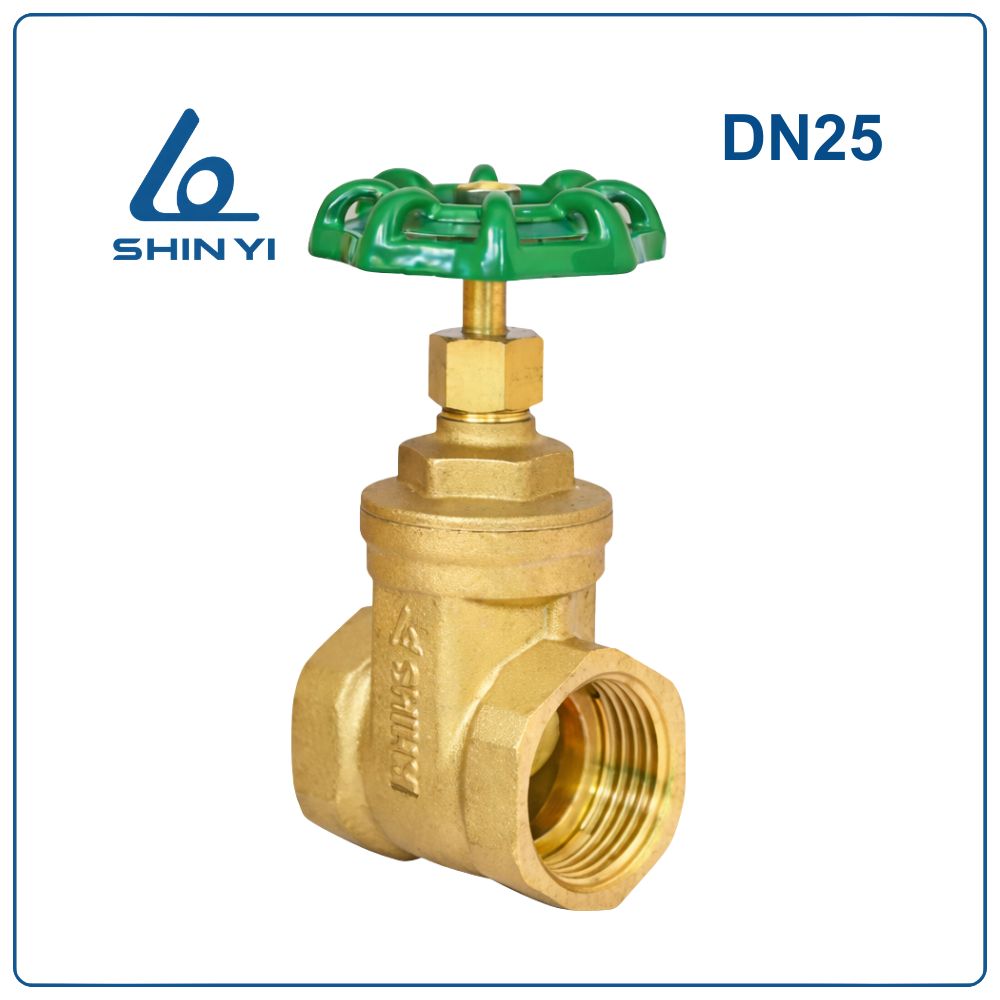

Van cửa đồng Shinyi DN25

Khái niệm van cửa đồng Shinyi DN25

Van cửa đồng Shinyi DN25 tương đương 1 inch là thiết bị cơ học dùng để đóng hoặc mở dòng chảy trong hệ thống đường ống kích thước trung bình (phi ~34 mm). Sản phẩm vận hành theo nguyên lý nâng hạ đĩa van, giúp dòng lưu chất đi qua thuận lợi khi mở hoàn toàn và hạn chế cản trở dòng chảy.

Thông số kỹ thuật van cửa đồng Shinyi DN25

Ưu điểm nổi bật

Kích thước DN25 cho lưu lượng lớn hơn, phù hợp với nhiều hệ thống dân dụng và kỹ thuật.

Thân van bằng đồng giúp tăng độ bền cơ học và chống ăn mòn trong môi trường nước.

Khả năng làm kín tốt nhờ sử dụng gioăng PTFE, giảm thiểu rò rỉ khi vận hành.

Dòng chảy ổn định, ít bị tổn thất áp suất khi van mở hoàn toàn.

Tay quay thiết kế chắc chắn, giúp thao tác nhẹ và kiểm soát tốt.

Cấu tạo van cửa đồng Shinyi DN25

1. Thân van (Body): được đúc từ đồng thau, chịu áp lực và liên kết trực tiếp với đường ống.
2. Đĩa van (Disc): bộ phận đóng mở chính, di chuyển lên xuống để điều tiết dòng chảy.
3. Gioăng thân (Gland packing): vật liệu PTFE giúp tăng độ kín và giảm rò rỉ.
4. Nắp van (Bonnet): kết nối với thân van, bảo vệ các chi tiết bên trong.
5. Ốc đệm (Gland nut): giữ chặt các bộ phận làm kín và đảm bảo độ ổn định.
6. Ốc áp lực (Lock nut): giúp cố định kết cấu khi van hoạt động.
7. Gioăng trục (O-Ring): làm kín vị trí trục van, ngăn nước rò rỉ ra ngoài.
8. Vòng đệm (Gland ring): hỗ trợ làm kín và giảm ma sát trong quá trình vận hành.
9. Đệm nhãn hiệu (Name plate): hiển thị thông tin sản phẩm.
10. Đệm vênh (Spring washers): inox SUS304 giúp tăng độ chắc chắn khi lắp ráp.
11. Đai ốc (Wheel nut): inox SUS304 dùng để cố định tay quay.
12. Tay van (Hand wheel): làm từ gang, dùng để điều khiển đóng mở.
13. Trục van (Stem): truyền chuyển động từ tay quay đến đĩa van.

Nguyên lý hoạt động

Van cửa đồng Shinyi DN25 hoạt động dựa trên chuyển động tịnh tiến của đĩa van.

Khi xoay tay quay ngược chiều kim đồng hồ, trục van nâng lên kéo đĩa van mở ra, cho phép lưu chất đi qua.

Khi xoay theo chiều kim đồng hồ, đĩa van hạ xuống và ép sát vào bề mặt làm kín, ngăn dòng chảy.

Cơ chế này giúp đảm bảo hiệu quả đóng kín và giảm tổn thất áp suất khi vận hành.

Ứng dụng của van cửa đồng Shinyi DN25

Van cửa đồng Shinyi DN25 được sử dụng trong nhiều hệ thống khác nhau.

• Hệ thống cấp nước sinh hoạt và dân dụng.
• Đường ống kỹ thuật trong nhà ở, chung cư và công trình nhỏ.
• Hệ thống dẫn nước sạch và nước lạnh.
• Các hệ thống kỹ thuật có áp lực trung bình.

Lưu ý khi lắp đặt và sử dụng

• Cần chọn đúng kích thước DN25 tương ứng với đường ống phi 34 mm để đảm bảo kết nối chính xác.
• Quấn băng tan đầy đủ tại vị trí ren để tránh rò rỉ.
• Không siết ren quá mạnh nhằm hạn chế nứt thân van.
• Lắp đặt ở vị trí dễ thao tác để thuận tiện bảo trì.
• Nên vận hành định kỳ để tránh kẹt trục van.

Các lỗi thường gặp khi sử dụng

• Rò rỉ tại trục van do gioăng bị mài mòn sau thời gian sử dụng.
• Van đóng không kín do đĩa van bị bám cặn hoặc hư hỏng.
• Tay quay bị cứng do lâu ngày không vận hành hoặc có dị vật bên trong.
• Rò rỉ tại ren kết nối do lắp đặt sai kỹ thuật.

Kinh nghiệm chọn mua

• Chọn đúng kích thước DN25 (1 inch – phi 34 mm) để phù hợp với hệ thống.
• Ưu tiên sản phẩm có thân đồng chắc chắn, bề mặt hoàn thiện tốt.
• Kiểm tra ren kết nối rõ nét để đảm bảo độ kín khi lắp đặt.
• Thử vận hành tay quay để đảm bảo không bị kẹt.
• Nên lựa chọn sản phẩm chính hãng để đảm bảo độ bền và hiệu suất sử dụng lâu dài.
