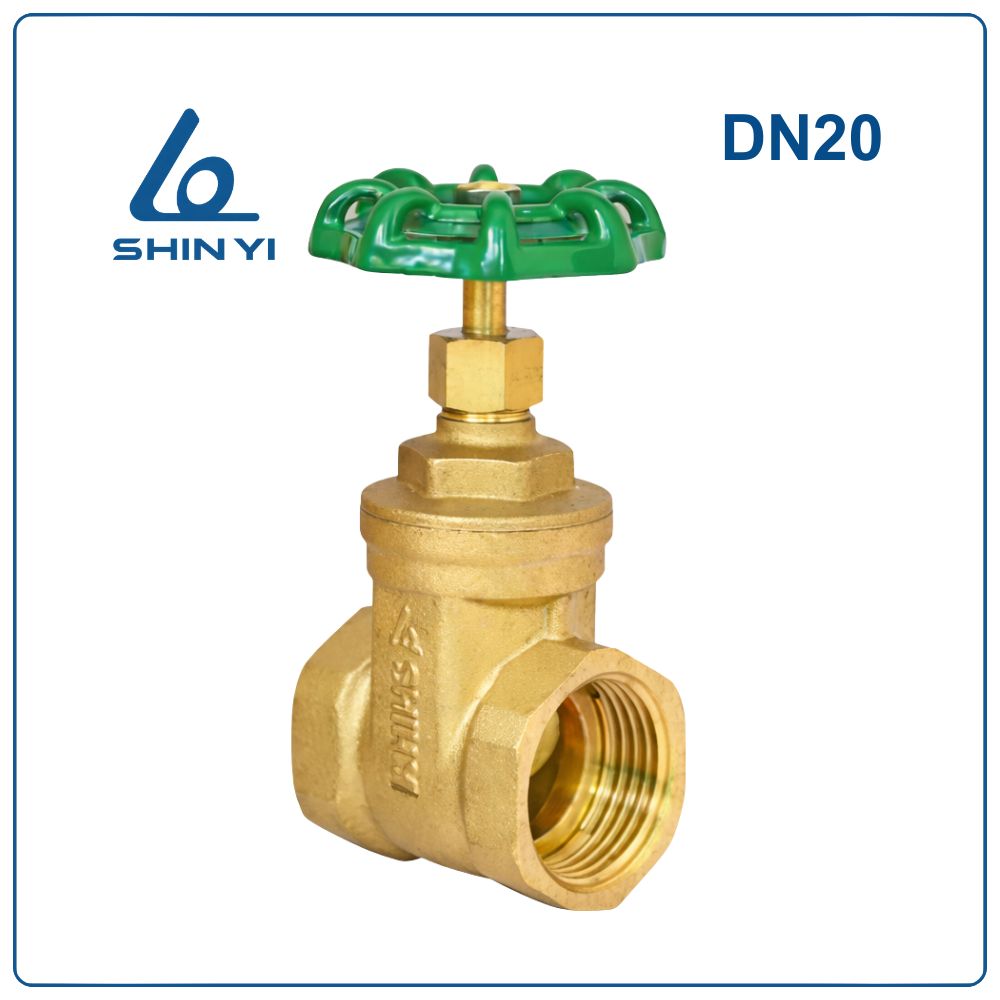

Van cửa đồng Shinyi DN20

Khái niệm van cửa đồng Shinyi DN20

Van cửa đồng Shinyi DN20 tương đương 3/4 inch là thiết bị dùng để đóng mở dòng chảy trong hệ thống đường ống có kích thước trung bình nhỏ (phi ~27 mm). Van hoạt động theo cơ chế nâng hạ đĩa van, giúp lưu chất đi qua gần như toàn bộ khi mở hoàn toàn và giảm thiểu tổn thất áp suất.

Thông số kỹ thuật van cửa đồng Shinyi DN20

Ưu điểm nổi bật

Kích thước DN20 phù hợp với nhiều hệ thống dân dụng và bán công nghiệp, linh hoạt trong lắp đặt.

Thiết kế chắc chắn với thân đồng giúp tăng khả năng chịu áp lực và hạn chế ăn mòn theo thời gian.

Độ kín cao nhờ sử dụng gioăng PTFE, giúp giảm rò rỉ trong quá trình vận hành.

Khi mở hoàn toàn, van cho phép dòng chảy đi qua gần như không bị cản trở.

Tay quay giúp thao tác nhẹ nhàng và kiểm soát đóng mở chính xác.

Cấu tạo van cửa đồng Shinyi DN20

1. Thân van (Body): được làm từ đồng thau, chịu áp lực chính và kết nối với hệ thống đường ống.
2. Đĩa van (Disc): bộ phận đóng mở, di chuyển lên xuống để điều khiển dòng chảy.
3. Gioăng thân (Gland packing): vật liệu PTFE giúp làm kín và hạn chế rò rỉ.
4. Nắp van (Bonnet): liên kết với thân van, bảo vệ các chi tiết bên trong.
5. Ốc đệm (Gland nut): giúp cố định và siết chặt các bộ phận làm kín.
6. Ốc áp lực (Lock nut): giữ ổn định kết cấu trong quá trình vận hành.
7. Gioăng trục (O-Ring): làm kín trục van, ngăn rò rỉ ra ngoài.
8. Vòng đệm (Gland ring): hỗ trợ làm kín và giảm ma sát khi hoạt động.
9. Đệm nhãn hiệu (Name plate): hiển thị thông tin sản phẩm.
10. Đệm vênh (Spring washers): inox SUS304 giúp tăng độ chắc chắn khi lắp ghép.
11. Đai ốc (Wheel nut): inox SUS304 dùng để cố định tay quay.
12. Tay van (Hand wheel): làm từ gang, dùng để thao tác đóng mở.
13. Trục van (Stem): truyền chuyển động từ tay quay đến đĩa van.

Nguyên lý hoạt động

Van cửa đồng Shinyi DN20 hoạt động dựa trên chuyển động tịnh tiến của đĩa van.

Khi xoay tay quay ngược chiều kim đồng hồ, trục van nâng lên kéo theo đĩa van mở ra, cho phép lưu chất đi qua.

Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và ép chặt vào bề mặt làm kín, ngăn dòng chảy.

Cơ chế này giúp đảm bảo lưu lượng lớn khi mở và độ kín cao khi đóng.

Ứng dụng của van

Van cửa đồng Shinyi DN20 được ứng dụng trong nhiều hệ thống khác nhau.

• Hệ thống cấp nước sinh hoạt trong nhà ở và khu dân cư.
• Đường ống kỹ thuật trong công trình dân dụng và thương mại nhỏ.
• Hệ thống dẫn nước sạch và nước lạnh.
• Các hệ thống kỹ thuật có áp lực trung bình.

Lưu ý khi lắp đặt và sử dụng

• Cần chọn đúng kích thước DN20 tương ứng với đường ống phi 27 mm để đảm bảo lắp đặt chính xác.
• Quấn băng tan đầy đủ tại vị trí ren để tăng độ kín khi kết nối.
• Không siết ren quá chặt để tránh làm nứt hoặc biến dạng thân van.
• Lắp đặt tại vị trí thuận tiện để dễ thao tác và bảo trì.
• Nên vận hành định kỳ để tránh hiện tượng kẹt trục.

Các lỗi thường gặp khi sử dụng

• Rò rỉ tại trục van do gioăng bị mài mòn sau thời gian dài sử dụng.
• Van đóng không kín do đĩa van bị bám cặn hoặc bị mòn.
• Tay quay bị cứng do lâu ngày không vận hành hoặc có cặn bẩn bên trong.
• Rò rỉ tại ren kết nối do lắp đặt chưa đúng kỹ thuật.

Kinh nghiệm chọn mua

• Chọn đúng kích thước DN20 (3/4 inch – phi 27 mm) để phù hợp hệ thống.
• Ưu tiên sản phẩm có thân đồng dày, hoàn thiện tốt và chắc chắn.
• Kiểm tra ren kết nối phải sắc nét để đảm bảo độ kín.
• Thử vận hành tay quay để đảm bảo trơn tru, không bị kẹt.
• Nên chọn sản phẩm chính hãng để đảm bảo chất lượng và tuổi thọ.
