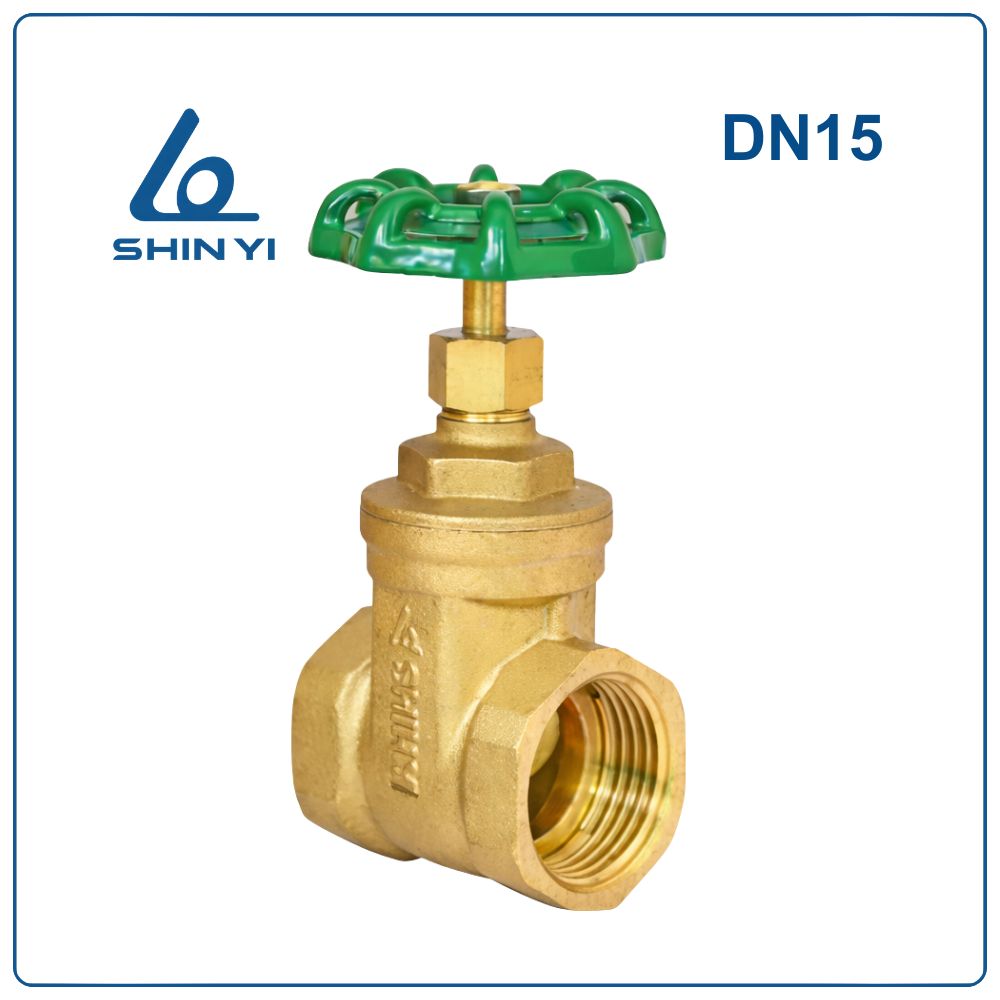

Van cửa đồng Shinyi DN15

Khái niệm van cửa đồng Shinyi DN15

Van cửa đồng Shinyi DN15 tương đương 1/2 inch là thiết bị cơ học dùng để đóng hoặc mở dòng chảy trong hệ thống đường ống kích thước nhỏ (phi ~21 mm). Sản phẩm vận hành theo cơ chế nâng hạ đĩa van, giúp lưu chất đi qua gần như toàn bộ tiết diện khi mở hoàn toàn, hạn chế cản trở dòng chảy.

Thông số kỹ thuật

Ưu điểm nổi bật

Van có thiết kế nhỏ gọn, phù hợp với các hệ thống đường ống dân dụng và không gian lắp đặt hạn chế.

Độ kín cao nhờ sử dụng gioăng PTFE, giúp giảm thiểu rò rỉ trong quá trình vận hành.

Khả năng chịu áp lực và nhiệt độ tốt, đáp ứng điều kiện làm việc trong nhiều môi trường khác nhau.

Thân van bằng đồng giúp tăng độ bền, chống ăn mòn và kéo dài tuổi thọ sử dụng.

Việc lắp đặt và bảo trì đơn giản, thuận tiện cho người sử dụng.

Cấu tạo van cửa đồng Shinyi DN15

1. Thân van (Body): được chế tạo từ đồng thau, có nhiệm vụ chịu áp lực và kết nối trực tiếp với hệ thống đường ống.
2. Đĩa van (Disc): bộ phận đóng mở chính, di chuyển lên xuống để kiểm soát dòng chảy.
3. Gioăng thân (Gland packing): làm từ PTFE, giúp tăng khả năng làm kín tại các vị trí tiếp xúc.
4. Nắp van (Bonnet): liên kết với thân van, bảo vệ và giữ cố định các chi tiết bên trong.
5. Ốc đệm (Gland nut): chi tiết bằng đồng dùng để siết chặt và cố định bộ phận làm kín.
6. Ốc áp lực (Lock nut): giúp giữ ổn định kết cấu trong quá trình vận hành.
7. Gioăng trục (O-Ring): làm từ PTFE, có tác dụng ngăn rò rỉ tại vị trí trục van.
8. Vòng đệm (Gland ring): hỗ trợ làm kín và giảm ma sát khi vận hành.
9. Đệm nhãn hiệu (Name plate): làm từ nhôm, dùng để hiển thị thông tin sản phẩm.
10. Đệm vênh (Spring washers): inox SUS304, giúp tăng độ chắc chắn khi lắp ghép.
11. Đai ốc (Wheel nut): inox SUS304, cố định tay quay với trục van.
12. Tay van (Hand wheel): thường làm từ gang, dùng để thao tác đóng mở van.
13. Trục van (Stem): làm từ đồng, truyền chuyển động từ tay quay đến đĩa van.

Nguyên lý hoạt động

Van cửa đồng Shinyi DN15 hoạt động dựa trên chuyển động tịnh tiến của đĩa van.

Khi xoay tay quay ngược chiều kim đồng hồ, trục van nâng lên kéo theo đĩa van mở ra, cho phép dòng lưu chất đi qua.

Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và ép sát vào bề mặt làm kín, ngăn dòng chảy.

Cơ chế này giúp giảm tổn thất áp suất khi van ở trạng thái mở hoàn toàn.

Ứng dụng của van

Van cửa đồng Shinyi DN15 được sử dụng rộng rãi trong nhiều hệ thống khác nhau.

• Hệ thống cấp nước sinh hoạt trong gia đình và khu dân cư.
• Đường ống kỹ thuật trong nhà ở và chung cư.
• Hệ thống cấp nước cho các công trình quy mô nhỏ.
• Các hệ thống dẫn nước sạch và ứng dụng dân dụng khác.

Lưu ý khi lắp đặt và sử dụng

• Cần lựa chọn đúng kích thước DN15 tương ứng với đường ống phi 21 mm để đảm bảo kết nối chính xác.
• Nên quấn băng tan đầy đủ tại vị trí ren nhằm tăng độ kín và tránh rò rỉ.
• Không siết ren quá mạnh để hạn chế nguy cơ nứt hoặc hỏng thân van.
• Lắp đặt van ở vị trí thuận tiện để dễ thao tác và bảo trì.
• Nên vận hành định kỳ để tránh hiện tượng kẹt trục hoặc đóng cứng van.

Các lỗi thường gặp khi sử dụng

• Rò rỉ tại trục van do gioăng làm kín bị mài mòn sau thời gian dài sử dụng.
• Van đóng không kín hoàn toàn do đĩa van bị mòn hoặc có cặn bẩn bám vào.
• Tay quay bị nặng hoặc khó xoay do trục van không được vận hành thường xuyên.
• Rò rỉ tại vị trí ren do lắp đặt sai kỹ thuật hoặc thiếu vật liệu làm kín.

Kinh nghiệm chọn mua

• Nên chọn đúng kích thước DN15 (1/2 inch – phi 21 mm) để phù hợp với hệ thống.
• Ưu tiên sản phẩm có thân đồng dày, chắc chắn và hoàn thiện tốt.
• Kiểm tra phần ren phải rõ nét, không bị lỗi để đảm bảo độ kín khi lắp đặt.
• Thử thao tác tay quay để đảm bảo vận hành trơn tru.
• Lựa chọn sản phẩm chính hãng để đảm bảo chất lượng và độ bền lâu dài.
