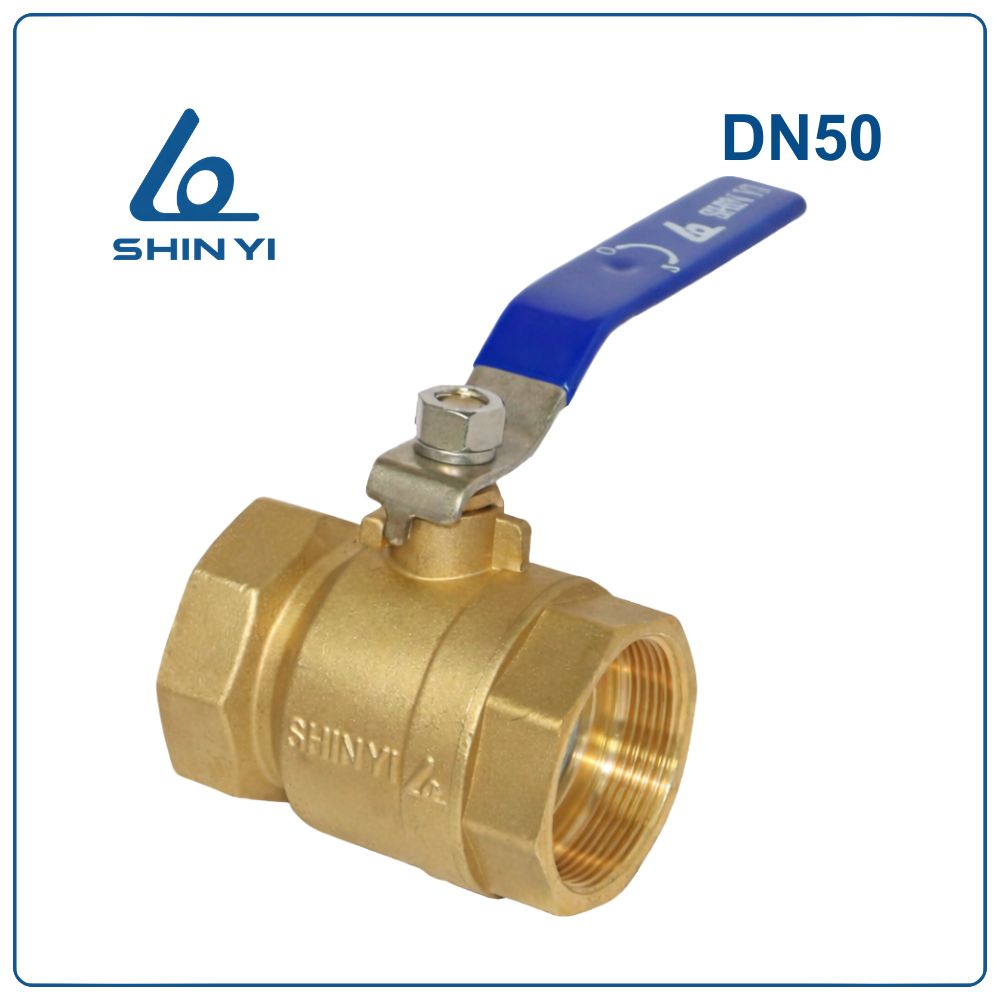

Van bi đồng tay gạt Shinyi DN50

Giới thiệu van bi đồng tay gạt Shinyi DN50

Van bi đồng tay gạt Shinyi DN50 là thiết bị cơ học dùng để đóng mở hoặc kiểm soát dòng chảy của lưu chất trong hệ thống đường ống. Đây là dòng van phổ biến nhờ khả năng vận hành nhanh, độ kín cao và cấu tạo đơn giản.

Kích thước DN50 tương đương 2 inch, phù hợp với đường ống phi 60 mm. Với kích thước này, van thường được lắp đặt trong các hệ thống cấp nước có lưu lượng lớn như hệ thống cấp nước tòa nhà, hệ thống máy bơm, hệ thống kỹ thuật trong công trình hoặc các đường ống công nghiệp nhẹ.

Thông số kỹ thuật

Ưu điểm của van bi đồng tay gạt Shinyi DN50

• Thao tác vận hành nhanh: Tay gạt thiết kế chắc chắn giúp đóng mở van chỉ với góc xoay 90°.
• Khả năng làm kín tốt: Gioăng PTFE giúp ngăn rò rỉ lưu chất và đảm bảo độ kín cho hệ thống.
• Độ bền cao: Vật liệu đồng thau giúp van chịu được áp lực nước và môi trường ẩm trong thời gian dài.
• Dòng chảy ổn định: Lỗ xuyên tâm của bi van có kích thước lớn giúp lưu chất đi qua dễ dàng và giảm tổn thất áp suất.

Cấu tạo van bi đồng tay gạt Shinyi DN50

• Thân van (Body): được làm từ đồng thau đúc chắc chắn, có nhiệm vụ chứa các bộ phận bên trong và kết nối với hệ thống đường ống.
• Nắp van (Bonnet): bộ phận liên kết với thân van giúp cố định các chi tiết bên trong.
• Gioăng bi (Seats): được làm từ PTFE giúp tạo độ kín giữa bi van và thân van.
• Bi van (Ball): chi tiết hình cầu bằng đồng có lỗ xuyên tâm giúp điều tiết dòng chảy.
• Trục van (Stem): bộ phận kết nối giữa tay gạt và bi van để truyền chuyển động xoay.
• Ốc tay van (Wheel nut): được làm từ inox SUS304 giúp cố định tay gạt vào trục van.
• Ốc áp lực (Lock nut): bộ phận giúp giữ trục van ổn định trong quá trình vận hành.
• Đệm vênh (Spring washers): được làm từ inox SUS304 giúp tăng độ chắc chắn khi siết các chi tiết.
• Tay gạt (Lever handle): bộ phận điều khiển giúp người sử dụng đóng hoặc mở van.
• Gioăng trục (O-Ring): được làm từ PTFE giúp làm kín trục van và ngăn rò rỉ lưu chất.
• Vỏ tay gạt (Handle cover): lớp bọc nhựa PVC giúp tăng độ bám khi thao tác.

Nguyên lý hoạt động

Van bi đồng tay gạt Shinyi DN50 vận hành dựa trên chuyển động xoay của bi van bên trong thân van.

Khi tay gạt đặt song song với đường ống, lỗ xuyên tâm của bi sẽ trùng với hướng dòng chảy và cho phép lưu chất đi qua.

Khi tay gạt xoay vuông góc với đường ống, phần đặc của bi sẽ chặn hoàn toàn dòng chảy và ngăn lưu chất di chuyển trong hệ thống.

Cơ chế đóng mở nhanh này giúp van kiểm soát dòng chảy hiệu quả và giảm thiểu tổn thất áp lực.

Ứng dụng của van

Van bi đồng tay gạt Shinyi DN50 được sử dụng trong nhiều hệ thống như:

• Hệ thống cấp nước cho tòa nhà và khu dân cư
• Hệ thống máy bơm và trạm bơm nước
• Hệ thống cấp nước công trình xây dựng
• Hệ thống xử lý nước
• Hệ thống khí nén áp suất thấp
• Các hệ thống đường ống kỹ thuật trong nhà máy

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động hiệu quả và kéo dài tuổi thọ, cần lưu ý một số điểm sau.

• Lựa chọn đúng kích thước van phù hợp với đường ống phi 60 mm.
• Quấn băng tan đầy đủ tại vị trí ren trước khi lắp đặt.
• Không siết ren quá chặt để tránh làm hỏng ren hoặc nứt thân van.
• Kiểm tra kỹ hệ thống sau khi lắp đặt để phát hiện rò rỉ nếu có.
• Nên vận hành van định kỳ để tránh tình trạng kẹt bi.

Các lỗi thường gặp khi sử dụng

Trong quá trình sử dụng, van bi DN50 có thể gặp một số vấn đề như sau.

• Rò rỉ tại vị trí ren do lắp đặt không đúng kỹ thuật hoặc quấn băng tan chưa đủ.
• Van khó đóng mở do cặn bẩn tích tụ trong đường ống hoặc lâu ngày không vận hành.
• Rò rỉ tại trục van khi gioăng làm kín bị mòn theo thời gian.
• Van đóng không kín hoàn toàn có thể do dị vật kẹt bên trong bi van.

Kinh nghiệm chọn mua van bi đồng

Khi lựa chọn van bi đồng DN50, người dùng nên lưu ý một số yếu tố sau.

• Chọn đúng kích thước DN50 tương đương 2 inch phù hợp với đường ống phi 60 mm.
• Kiểm tra bề mặt thân van phải nhẵn, chắc chắn và không có dấu hiệu nứt hoặc lỗi đúc.
• Quan sát phần ren kết nối phải sắc nét để đảm bảo độ kín khi lắp đặt.
