Van bi đồng tay gạt Shinyi DN40

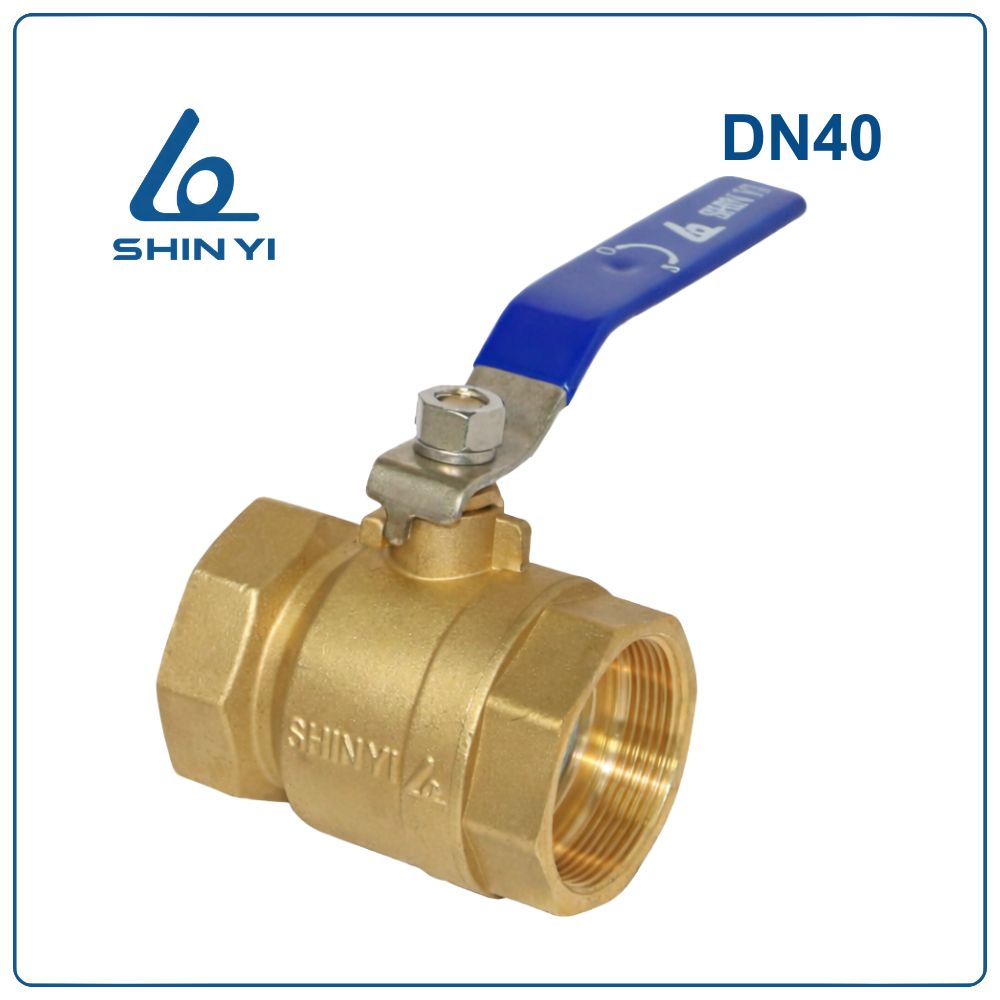

Giới thiệu van bi đồng tay gạt Shinyi DN40

Van bi đồng tay gạt Shinyi DN40 là thiết bị cơ học được sử dụng để đóng, mở hoặc kiểm soát dòng chảy của lưu chất trong hệ thống đường ống.

Kích thước DN40 tương đương 1½ inch, phù hợp với đường ống phi 49 mm. Đây là kích thước thường được sử dụng trong các hệ thống cấp nước có lưu lượng lớn hơn so với các đường ống dân dụng thông thường.

Thông số kỹ thuật

Ưu điểm của van bi đồng tay gạt Shinyi DN40

• Vận hành linh hoạt: Tay gạt thiết kế chắc chắn giúp người dùng thao tác đóng mở nhanh chóng chỉ với một góc xoay nhỏ.
• Lưu lượng dòng chảy ổn định: Bi van có lỗ xuyên tâm lớn giúp lưu chất đi qua thuận lợi và hạn chế sụt áp.
• Độ bền cao: Vật liệu đồng thau giúp van chịu được áp lực và môi trường nước trong thời gian dài.
• Bảo trì đơn giản: Kết cấu van gọn gàng, ít chi tiết chuyển động nên việc bảo dưỡng hoặc thay thế rất thuận tiện.

Cấu tạo van bi đồng tay gạt Shinyi DN40

1. Thân van (Body): bộ phận chính của van, được làm từ đồng thau có nhiệm vụ bảo vệ các chi tiết bên trong và kết nối với đường ống.
2. Nắp van (Bonnet): phần liên kết với thân van để giữ cố định các chi tiết cơ khí.
3. Gioăng bi (Seats): được chế tạo từ vật liệu PTFE giúp tạo độ kín giữa bi van và thân van.
4. Bi van (Ball): chi tiết dạng hình cầu bằng đồng, có lỗ xuyên tâm giúp điều tiết lưu lượng dòng chảy.
5. Trục van (Stem): bộ phận truyền chuyển động từ tay gạt xuống bi van để thực hiện thao tác đóng mở.
6. Ốc tay van (Wheel nut): được làm từ inox SUS304 giúp cố định tay gạt vào trục van.
7. Ốc áp lực (Lock nut): chi tiết giúp giữ trục van ổn định khi van vận hành.
8. Đệm vênh (Spring washers): được làm từ inox SUS304 giúp tăng độ chắc chắn khi siết các chi tiết.
9. Tay gạt (Lever handle): bộ phận điều khiển giúp người dùng thực hiện thao tác đóng hoặc mở van.
10. Gioăng trục (O-Ring): được làm từ PTFE giúp làm kín trục van và ngăn rò rỉ lưu chất ra bên ngoài.
11. Vỏ tay gạt (Handle cover): lớp bọc nhựa PVC giúp tăng độ bám khi cầm nắm và hạn chế trơn trượt.

Nguyên lý hoạt động

Van bi đồng tay gạt Shinyi DN40 hoạt động dựa trên sự xoay của viên bi đặt bên trong thân van.

Khi tay gạt được đặt song song với đường ống, lỗ xuyên tâm của bi sẽ mở theo hướng dòng chảy và cho phép lưu chất đi qua.

Khi tay gạt xoay vuông góc với đường ống, phần đặc của bi sẽ chặn hoàn toàn dòng chảy và ngăn lưu chất di chuyển.

Nhờ cơ chế đóng mở nhanh này, van giúp kiểm soát dòng chảy hiệu quả và giảm tổn thất áp suất trong hệ thống.

Ứng dụng của van

Van bi đồng tay gạt Shinyi DN40 được ứng dụng trong nhiều hệ thống đường ống như:

• Hệ thống cấp nước trong nhà ở và công trình
• Hệ thống cấp nước cho khu dân cư và tòa nhà
• Hệ thống máy bơm nước
• Hệ thống xử lý nước và lọc nước
• Hệ thống khí nén áp suất thấp
• Các hệ thống đường ống kỹ thuật trong nhà máy

Lưu ý khi lắp đặt và sử dụng

Để van hoạt động ổn định và kéo dài tuổi thọ, cần chú ý một số điểm khi lắp đặt và vận hành.

• Chọn đúng kích thước van phù hợp với đường ống phi 49 mm.
• Quấn băng tan đầy đủ tại vị trí ren trước khi lắp đặt.
• Không siết ren quá chặt để tránh gây nứt thân van.
• Thường xuyên kiểm tra hệ thống đường ống sau khi lắp đặt.
• Nên vận hành van định kỳ để tránh tình trạng kẹt bi do lâu ngày không sử dụng.

Các lỗi thường gặp khi sử dụng

Trong quá trình sử dụng, van bi bi đồng Shinyi DN40 có thể gặp một số sự cố như sau.

• Rò rỉ nước tại vị trí ren kết nối do lắp đặt không đúng kỹ thuật hoặc thiếu băng tan.
• Van bị nặng khi gạt tay do cặn bẩn tích tụ trong đường ống làm ảnh hưởng đến bi van.
• Rò rỉ tại trục van khi gioăng làm kín bị mòn sau thời gian dài sử dụng.
• Van không đóng kín hoàn toàn có thể do bi van bị trầy xước hoặc có dị vật kẹt bên trong.

Kinh nghiệm chọn mua van bi đồng

• Khi lựa chọn van bi đồng DN40, người dùng nên chú ý một số yếu tố sau.
• Chọn đúng kích thước DN40 tương đương 1½ inch phù hợp với đường ống phi 49 mm.
• Kiểm tra trọng lượng và bề mặt thân van để đảm bảo được làm từ đồng thau chắc chắn.
• Quan sát phần ren phải sắc nét, đều và không bị lỗi gia công.
