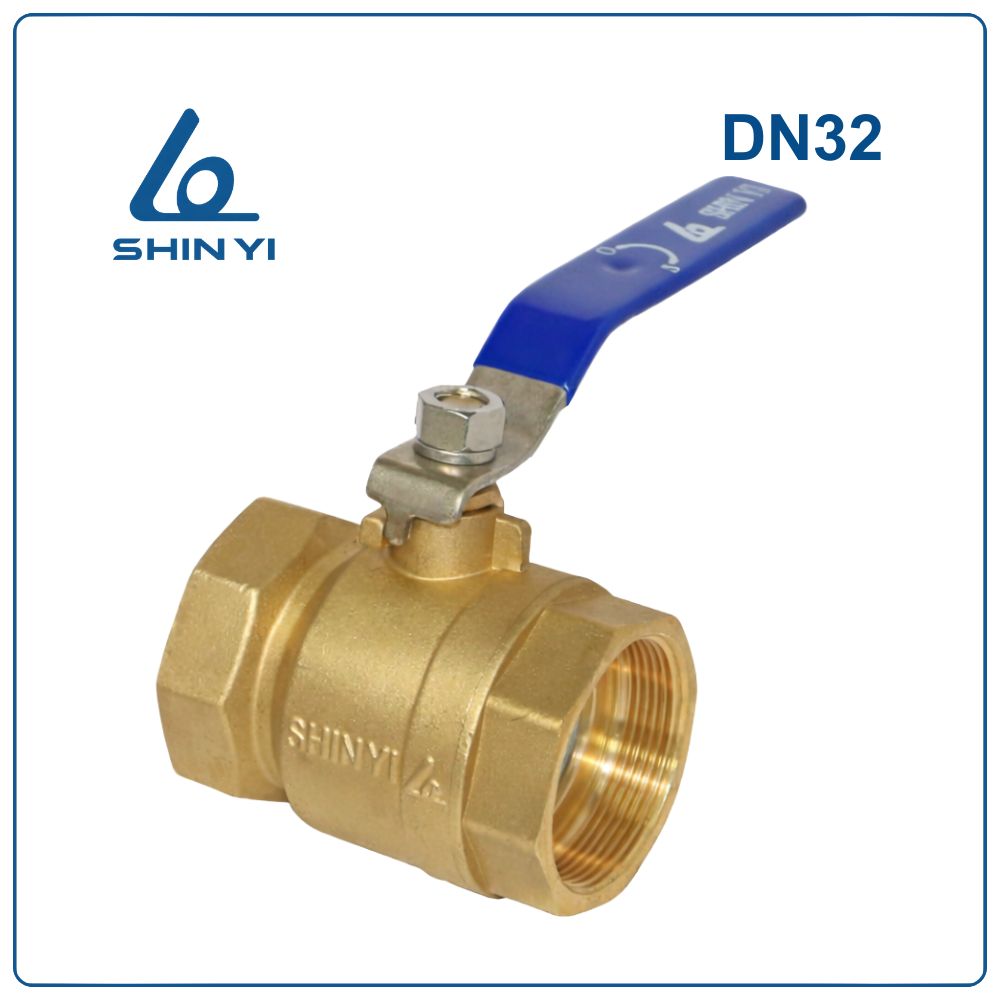

Van bi đồng tay gạt Shinyi DN32

Giới thiệu van bi đồng tay gạt Shinyi DN32

Van bi đồng tay gạt Shinyi DN32 là thiết bị dùng để đóng mở và kiểm soát dòng chảy trong hệ thống đường ống nước.

Van vận hành theo cơ chế bi xoay 1/4 vòng (90°) giúp đóng mở nhanh, thao tác đơn giản và đảm bảo độ kín cao trong quá trình sử dụng.

Kích thước DN32 tương đương 1¼ inch, phù hợp với đường ống phi 42 mm, thường được lắp đặt trong các hệ thống cấp nước dân dụng, hệ thống đường ống kỹ thuật trong công trình và các hệ thống dẫn nước áp lực thấp.

Thông số kỹ thuật

Ưu điểm của van bi đồng tay gạt Shinyi DN32

• Đóng mở nhanh: Cơ chế xoay 90° giúp thao tác vận hành dễ dàng và tiết kiệm thời gian.
• Độ kín cao: Gioăng PTFE giúp làm kín hiệu quả, hạn chế rò rỉ lưu chất.
• Độ bền tốt: Thân van bằng đồng thau có khả năng chống ăn mòn và chịu được môi trường nước lâu dài.
• Lưu lượng lớn: Kích thước DN32 phù hợp với các đường ống có lưu lượng trung bình đến lớn trong hệ thống cấp nước.

Cấu tạo van bi đồng tay gạt Shinyi DN32

1. Thân van (Body): được làm từ đồng thau chắc chắn, có nhiệm vụ bảo vệ các chi tiết bên trong và kết nối với đường ống.
2. Nắp van (Bonnet): bộ phận liên kết với thân van giúp cố định các chi tiết bên trong.
3. Gioăng bi (Seats): được làm từ vật liệu PTFE giúp làm kín giữa bi van và thân van.
4. Bi van (Ball): viên bi bằng đồng có lỗ xuyên tâm giúp điều tiết dòng chảy.
5. Trục van (Stem): bộ phận kết nối giữa tay gạt và bi van để truyền chuyển động xoay.
6. Ốc tay van (Wheel nut): được làm từ inox SUS304 giúp cố định tay gạt vào trục van.
7. Ốc áp lực (Lock nut): chi tiết bằng đồng giúp giữ trục van ổn định trong quá trình vận hành.
8. Đệm vênh (Spring washers): được làm từ inox SUS304 giúp tăng độ chắc chắn khi siết các chi tiết.
9. Tay gạt (Lever handle): bộ phận điều khiển trực tiếp giúp người vận hành đóng hoặc mở van.
10. Gioăng trục (O-Ring): được làm từ PTFE giúp làm kín trục van và hạn chế rò rỉ lưu chất.
11. Vỏ tay gạt (Handle cover): được làm từ nhựa PVC giúp tăng độ bám khi thao tác.

Nguyên lý hoạt động

Van bi đồng tay gạt Shinyi DN32 hoạt động dựa trên chuyển động xoay của bi van bên trong thân van.

Khi tay gạt đặt song song với đường ống, lỗ xuyên tâm của bi sẽ trùng với hướng dòng chảy và cho phép lưu chất đi qua.

Khi tay gạt xoay vuông góc với đường ống, phần đặc của bi sẽ chặn lại dòng chảy và ngăn lưu chất di chuyển.

Cơ chế này giúp van đóng mở nhanh và giảm tổn thất áp lực trong hệ thống.

Ứng dụng của van

Van bi đồng tay gạt Shinyi DN32 được sử dụng trong nhiều hệ thống như:

• Hệ thống cấp nước sinh hoạt
• Hệ thống đường ống trong nhà ở và chung cư
• Hệ thống cấp nước công trình
• Hệ thống máy bơm nước
• Hệ thống khí nén áp suất thấp
• Các hệ thống đường ống kỹ thuật trong nhà máy và công trình

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động ổn định và bền lâu, cần lưu ý một số điểm sau:

• Lựa chọn đúng kích thước van phù hợp với đường ống phi 42 mm.
• Quấn băng tan đầy đủ tại vị trí ren trước khi lắp đặt.
• Không siết ren quá mạnh để tránh nứt thân van.
• Định kỳ đóng mở van để tránh tình trạng kẹt bi.
• Kiểm tra hệ thống khi phát hiện dấu hiệu rò rỉ nước.

Các lỗi thường gặp khi sử dụng

Trong quá trình sử dụng, van bi DN32 có thể gặp một số vấn đề như sau.

• Rò rỉ tại vị trí ren do quấn băng tan không đủ hoặc ren bị lắp lệch.
• Van bị cứng khi xoay do cặn bẩn trong đường ống bám vào bi van hoặc lâu ngày không sử dụng.
• Rò nước tại trục van có thể xảy ra khi gioăng làm kín bị mòn sau thời gian dài vận hành.
• Dòng chảy yếu có thể do van chưa mở hoàn toàn hoặc đường ống bị tắc.

Kinh nghiệm chọn mua van bi đồng

• Khi lựa chọn van bi đồng DN32, người dùng nên chú ý một số yếu tố quan trọng.
• Nên chọn đúng kích thước DN32 tương đương 1¼ inch phù hợp với đường ống phi 42 mm.
• Kiểm tra vật liệu thân van phải là đồng thau chất lượng để đảm bảo độ bền.
• Quan sát ren kết nối phải được gia công sắc nét để đảm bảo độ kín khi lắp đặt.
• Ưu tiên lựa chọn sản phẩm chính hãng Shinyi để đảm bảo độ ổn định và tuổi thọ sử dụng lâu dài.
