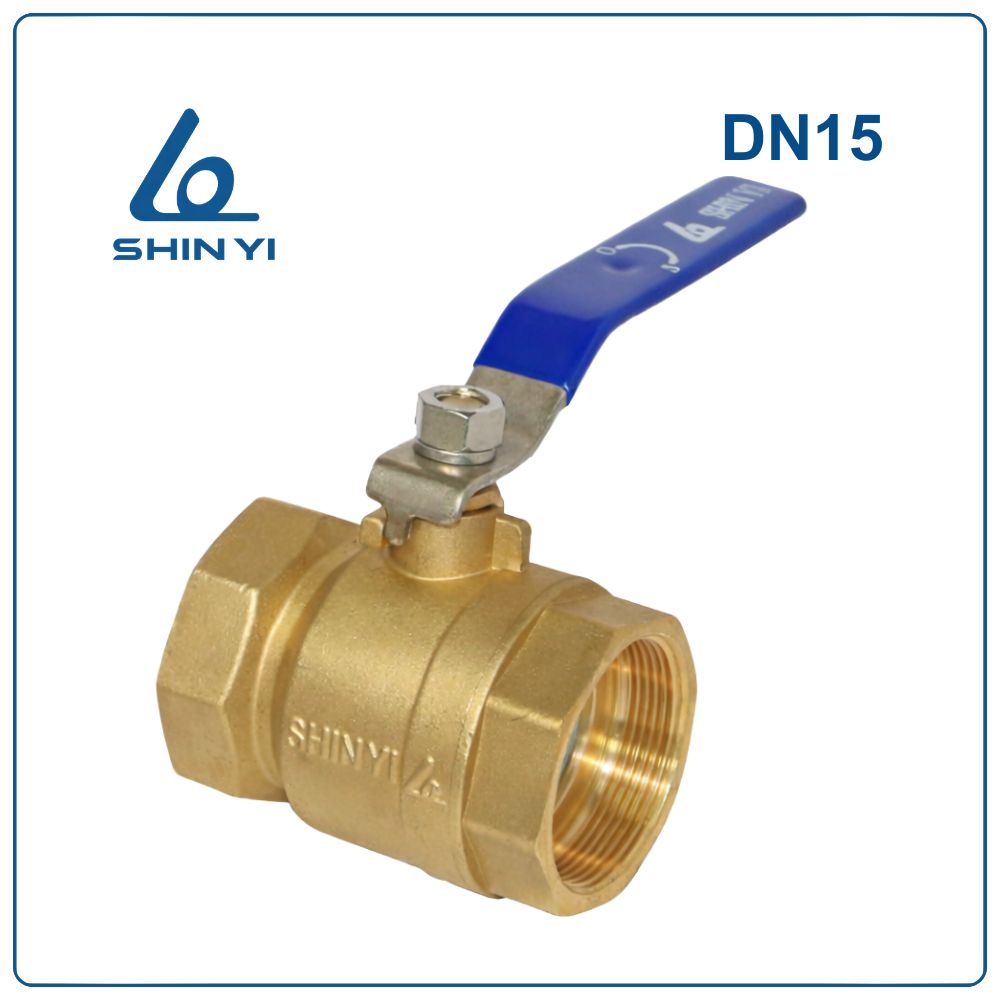

Van bi đồng tay gạt Shinyi DN15

Giới thiệu van bi đồng tay gạt Shinyi DN15

Van bi đồng tay gạt Shinyi DN15 là thiết bị dùng để đóng mở và kiểm soát dòng chảy trong hệ thống đường ống nước. Van hoạt động theo cơ chế bi xoay 1/4 vòng (90°) giúp thao tác đóng mở nhanh và đảm bảo độ kín cao.

Kích thước DN15 tương đương 1/2 inch, phù hợp với đường ống phi 21 mm, thường được lắp đặt trong các hệ thống cấp nước sinh hoạt, đường ống dân dụng và các thiết bị kỹ thuật có kích thước nhỏ.

Thân van được chế tạo từ đồng thau chất lượng cao, giúp tăng độ bền, chống ăn mòn và đảm bảo khả năng vận hành ổn định trong nhiều điều kiện môi trường khác nhau.

Thông số kỹ thuật

Ưu điểm của van bi đồng tay gạt Shinyi DN15

• Đóng mở nhanh: Van sử dụng cơ chế xoay tay gạt 90°, giúp việc vận hành trở nên đơn giản và tiết kiệm thời gian.
• Độ kín cao: Bi van kết hợp với gioăng PTFE giúp hạn chế tối đa tình trạng rò rỉ lưu chất.
• Độ bền tốt: Thân van bằng đồng thau có khả năng chống oxy hóa và chịu được môi trường nước lâu dài.
• Thiết kế nhỏ gọn: Kích thước DN15 phù hợp với nhiều hệ thống đường ống dân dụng và dễ dàng lắp đặt.

Cấu tạo van bi đồng tay gạt Shinyi DN15

Van được cấu thành từ nhiều bộ phận quan trọng nhằm đảm bảo khả năng vận hành ổn định.

1. Thân van (Body): Được làm từ đồng thau chắc chắn, có nhiệm vụ bảo vệ các chi tiết bên trong và kết nối với đường ống.
2. Nắp van (Bonnet): Bộ phận liên kết với thân van, giúp cố định các chi tiết bên trong.
3. Gioăng bi (Seats): Làm từ Teflon PTFE, có nhiệm vụ tạo độ kín giữa bi van và thân van.
4. Bi van (Ball): Viên bi bằng đồng có lỗ xuyên tâm giúp điều tiết dòng chảy.
5. Trục van (Stem): Bộ phận truyền chuyển động từ tay gạt xuống bi van.
6. Ốc tay van (Wheel nut): Làm từ inox SUS304, dùng để cố định tay gạt.
7. Ốc áp lực (Lock nut): Giúp giữ trục van ổn định khi vận hành.
8. Đệm vênh (Spring washers): Làm từ inox SUS304 giúp tăng độ chắc chắn khi siết ốc.
9. Tay gạt (Lever handle): Bộ phận điều khiển trực tiếp để đóng hoặc mở van.
10. Gioăng trục (O-Ring): Được làm từ PTFE giúp làm kín trục van.
11. Vỏ tay gạt (Handle cover): Làm từ nhựa PVC giúp tăng độ bám khi thao tác.

Nguyên lý hoạt động

Van bi đồng tay gạt Shinyi DN15 hoạt động dựa trên chuyển động xoay của bi van bên trong thân van.

Khi tay gạt đặt song song với đường ống, lỗ xuyên tâm của bi sẽ trùng với hướng dòng chảy và cho phép lưu chất đi qua.
Khi tay gạt xoay vuông góc với đường ống, phần đặc của bi sẽ chặn lại dòng chảy và ngăn lưu chất di chuyển.

Cơ chế này giúp van đóng mở nhanh và hạn chế tổn thất áp lực trong hệ thống.

Ứng dụng của van

Van bi đồng tay gạt Shinyi DN15 được sử dụng trong nhiều hệ thống như:

• Hệ thống cấp nước sinh hoạt
• Hệ thống đường ống trong nhà ở và chung cư
• Đường ống thiết bị vệ sinh
• Hệ thống máy lọc nước
• Hệ thống khí nén áp suất thấp
• Các hệ thống đường ống kỹ thuật trong công trình

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động hiệu quả và bền bỉ, cần lưu ý một số điểm sau:

• Lựa chọn đúng kích thước van phù hợp với đường ống phi 21 mm.
• Quấn băng tan đầy đủ tại vị trí ren trước khi lắp đặt.
• Không siết ren quá mạnh để tránh làm nứt thân van.
• Định kỳ đóng mở van để tránh kẹt bi.
• Kiểm tra hệ thống nếu phát hiện dấu hiệu rò rỉ nước.

Các lỗi thường gặp khi sử dụng

Trong quá trình sử dụng, van bi DN15 có thể gặp một số vấn đề như:

• Rò rỉ tại vị trí ren: Do quấn băng tan không đủ hoặc ren bị lắp lệch.
• Van khó xoay: Thường do cặn bẩn trong đường ống hoặc lâu ngày không sử dụng.
• Rò nước tại trục van:Có thể xảy ra khi gioăng làm kín bị mòn.
•  Dòng chảy yếu: Nguyên nhân có thể do van chưa mở hoàn toàn hoặc đường ống bị tắc.

Kinh nghiệm chọn mua van bi đồng

Để lựa chọn sản phẩm phù hợp và đảm bảo chất lượng, người dùng nên chú ý:

• Chọn đúng kích thước DN15 (1/2 inch – phi 21 mm).
• Kiểm tra vật liệu thân van có phải đồng thau hay không.
• Quan sát ren và bề mặt đúc của van phải sắc nét.
• Ưu tiên các thương hiệu uy tín như Shinyi để đảm bảo độ bền.
